橋式起重機：橋式起重機的具體型號有哪些？

三種：普通橋式起重機、單梁橋式起重機、雙梁橋式起重機

通用橋式起重機：名稱代號吊鉤橋式起重機QD吊鉤橋式起重機QE抓斗橋式起重機 QZ 電磁橋式起重機 QC 抓鉤橋式起重機 QN 電磁鉤式橋式起重機 QA 抓斗式電磁橋式起重機 QP 三用橋式起重機 QS

單梁橋式起重機：

起升機構等三種工作機構起重車、車輛行駛機構、橋車行駛機構等。起重機橋的主梁沿軌道橫向運行

橋式起重機：橋式起重機的原理圖是什么？

橋式起重機

橋式起重機是一種在高架軌道上運行的橋式起重機，也稱為橋式起重機。橋式起重機的橋架沿鋪設在兩側高架橋上的軌道縱向運行，起重小車沿鋪設在橋架上的軌道水平運行，形成矩形工作范圍，可充分利用空間在橋架下起吊物料。被地面設備阻擋。

橋式起重機廣泛應用于室內外倉庫、車間、碼頭和露天堆場。橋式起重機可分為普通橋式起重機、簡易梁式橋式起重機和冶金橋式起重機三種。

普通橋式起重機一般由起重小車、橋式運行機構、橋式金屬結構組成。起升小車由起升機構、小車運行機構和小車架三部分組成。

起升機構包括電機、制動器、減速機、卷筒和滑輪組。電機通過減速機帶動卷筒旋轉，使鋼絲繩纏繞在卷筒上或從卷筒上降下，起吊重物。小車架是支撐和安裝起升機構、小車運行機構等部件的框架，通常為焊接結構。

起重機操作機構的驅動方式可分為兩類：一類是集中驅動，即用長傳動軸通過電動機帶動兩側的驅動輪；另一個是單獨驅動，即兩側的驅動輪各驅動。由電動機驅動。中小型橋式起重機常采用制動器、減速器、電機相結合的“三合一”驅動方式。起重重量較大的普通橋式起重機，常采用萬向聯軸器，便于安裝和調整。 .

起重機操作機構一般只采用四個主動輪和從動輪。如果起重重量較大，常采用加車輪的方法來降低車輪壓力。當車輪超過四個時，必須采用鉸接式平衡架裝置，使起重機的載荷均勻分布在每個車輪上。

橋梁金屬結構由主梁和端梁組成，分為單主梁橋和雙梁橋兩種。單主梁橋由單根主梁和位于跨度兩側的端梁組成，雙梁橋由兩根主梁和端梁組成。

主梁與端梁剛性連接，端梁兩端裝有輪子，支撐橋梁在高架架上運行。主梁焊接有軌道，用于起重機小車的操作。橋梁主梁的結構類型較為典型，有箱式結構、四桁架結構和開腹桁架結構。

箱形結構又可分為幾種：在軌箱形雙梁、離軌箱形雙梁、離軌箱形單主梁等。正軌雙梁是一種廣泛使用的基本形式。主梁由上下翼緣板和兩側垂直腹板組成。滑軌布置在上法蘭盤的中心線上。其結構簡單。制造方便，適合大批量生產，但自身重量較大。

離軌箱形雙梁和離軌箱形單主梁截面由上下翼緣板和不等厚的主副腹板組成。小車導軌布置在主腹板上方和箱體內。短加強板可以省略，其中偏離軌道的箱形單主梁由兩根帶寬翼緣箱形主梁的主梁代替。自重較小，但制造較為復雜。

四桁架結構是由四個平面桁架組合而成的封閉空間結構。上部水平桁架表面一般覆蓋有平臺板，重量輕，剛度高。但是，與其他結構相比，它具有更大的尺寸和更多的制造。復雜，疲勞強度低，產量少。

開腹桁架結構類似于離軌箱形主梁。它由四塊鋼板組成，形成一個封閉的結構。除主腹板為實腹工字梁外，其余三塊鋼板按設計要求切割成多個窗口，形成無斜桿的開腹桁架，上部覆蓋平臺板和較低的水平桁架。起重機操作機構和電氣設備安裝在橋內。重量更輕，整體剛性高。這是一種在中國廣泛使用的類型。 .

普通橋式起重機以電力驅動為主，一般在駕駛室操作，也有遙控操作。起重量可達500噸，跨度可達60米。

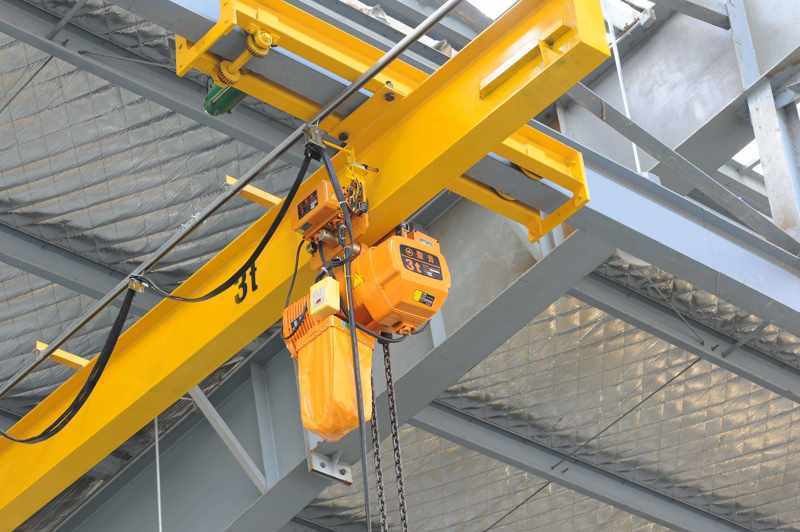

簡支梁橋式起重機又稱梁式起重機。其結構與普通橋式起重機相似，起重量、跨度和工作速度都較小。橋架主梁是由工字鋼或其他型鋼和鋼板組成的簡單截面梁。手拉葫蘆或電動葫蘆配有簡易小車作為起重小車。小車一般在工字鋼的下翼緣上運行。橋架可以沿著高架上的軌道運行，也可以沿著懸掛在高架下方的軌道運行。這種起重機稱為懸梁式起重機。

冶金橋式起重機可以參與鋼鐵生產過程中的具體工藝操作。其基本結構與普通橋式起重機相似，但在起重小車上裝有特殊的工作機構或裝置。這種起重機的工作特點是使用頻繁、條件惡劣、工作水平高。主要有五種。

澆鑄起重機：用于將鐵水提升到攪拌爐、煉鋼爐和將鋼水提升到連鑄設備或鋼錠模具等。主小車提升和運輸鏟斗，輔助小車執行輔助任務比如轉動水桶。

夾鉗起重機：用夾鉗將高溫鋼錠垂直提升至深坑均熱爐，或取出放在鋼錠運輸車上。

開槽起重機：用于將鋼錠從鋼錠模具中推出。臺車上有專門的脫模裝置，脫模的方法取決于錠模的形狀：有的脫模吊車用頂桿壓鋼錠，用大鉗吊起錠模；有的用大鉗子壓鑄錠模，用小鉗子提起鋼錠。

喂料起重機：用于將爐料喂入平爐。主小車立柱下端裝有撿拾桿，用于撿拾料箱送入爐內。主立柱可繞垂直軸旋轉，挑桿可上下擺動和旋轉。輔助臺車用于修爐等輔助作業。

鍛造起重機：用于用液壓機鍛造大型工件。主小車掛鉤上掛有專用翻轉裝置，用于支撐和翻轉工件；輔助小車用于提升工件。
